مكان المنشأ:
الصين
اسم العلامة التجارية:
QIEAL ZH
رقم الموديل:
UCP215

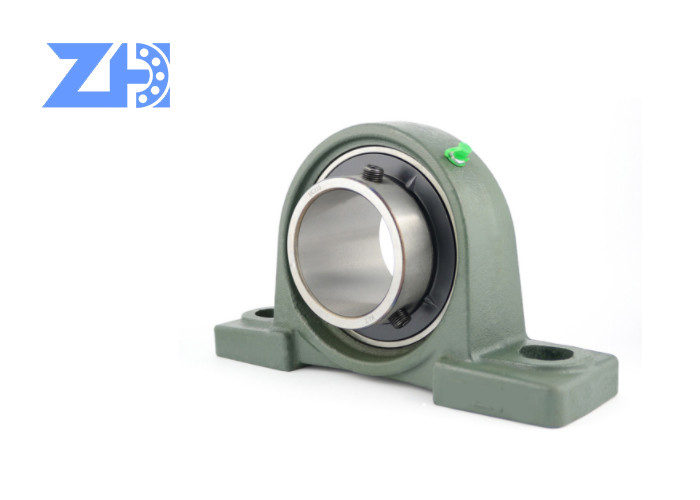

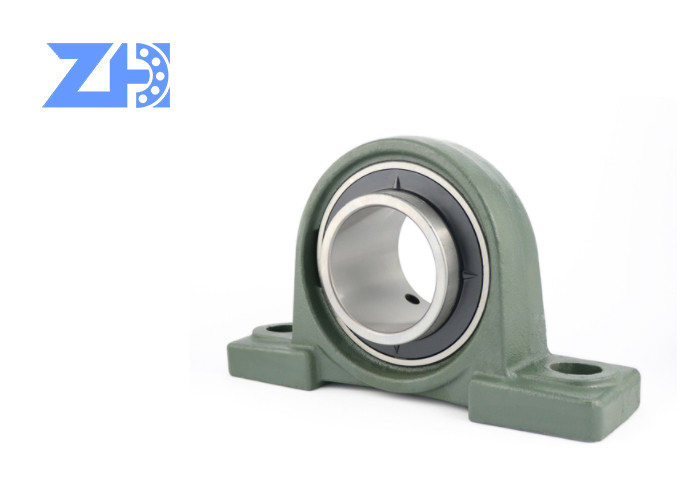

أساهي وسادة كتلة تحمل UCP215 UC215 شفة شنت وسادة كتلة تحمل
سلسلة UCP إدراج تحمل مع الإسكان
تستخدم محامل كتلة الوسادة على نطاق واسع في أنواع مختلفة من الصناعات والآلات مثل معدات غسيل السيارات ، وآلات البناء ، والمراوح ، و HVAC ، ومعالجة الأغذية ، وآلات تشغيل المعادن ، وآلات النسيج ، وصنع الورق ، ومعدات تحويل الورق ، وآلات النجارة.
محامل كتلة الوسادة هي محامل من النوع المركب متوفرة في أنماط ذات حواف ومستقيمة بأحجام مختلفة من البوصة والمتر.تم تصميم محامل كتلة الوسادة لدعم الأعمدة.تشمل الميزات أسطح تركيب موازية لمحاور العمود وفتحات مسامير ممدودة في قواعد أو أقدام من الوحدات لضبط وتركيب محمل كتلة الوسادة.محامل كتلة الوسادة متوفرة بأحجام تجويف تتراوح من 1/2 بوصة إلى 10 بوصة.
المواد والأحجام:
1. المواد: الإسكان المتاحة في الحديد الزهر ، حديد الدكتايل ، الفولاذ المقاوم للصدأ.
2. قطر التجويف: من 12mm إلى 140mm.
3. القطر الخارجي: من 47 مم إلى 300 مم ؛
4. الحجم: حجم متري و Imperical متاح.
نطاق التوريد:
1. كتلة وسادة
1) UCP ، UCPA ، UCPH ، UCPW ، UCF ، UCFA ، UCFB ، UCFC ، UCFL ، UCHA ، UCHE ، UCT 200 ، SALF ، SBLF ، SBFW ، سلسلة SBFD ، حجم التجويف 12 مم إلى 90 مم متري وإمبراطوري متاح ؛
2) UCP ، UCF ، UCFL ، UCT 300 سلسلة ، حجم التجويف 25 مم إلى 140 مم المتاحة ؛
3) UCPX ، UCFX ، UCFLX ، UCFCX ، UCTX ، حجم التجويف 25 مم إلى 85 مم متري وحجم إمبراطوري متاح.
2. إدراج كروي (مادة لصلب الكروم والفولاذ المقاوم للصدأ المتاحة)
1) UC ، UB ، UD ، المملكة المتحدة ، UEL ، SA ، SB ، SER ، UCX 200 و 300 سلسلة ، حجم التجويف المتري والإمبراطوري: متاح من 10 مم إلى 200 مم
2) UC ، UB ، UD ، المملكة المتحدة ، UEL ، SA ، SB ، SER ، UCX 200 و 300 سلسلة ، حجم التجويف المتري والإمبراطوري: متاح من 12 مم إلى 90 مم
طلب:
تستخدم وسادة كتلة المحمل على نطاق واسع في السيارات والكهرباء.(الأجهزة المنزلية ، والأدوات الكهربائية ، ومعدات اللياقة البدنية ، والمحركات ، والأجهزة الطبية ، والدراجات النارية ، وآلات الغزل والنسيج).
| تحمل رقم. |
الأبعاد مم بوصة |
تصنيف الحمل (KN) | |||||||||
| متحرك | ثابتة | ||||||||||
| د | د | ب | ج | س | S1 | جي | س | F | سجل تجاري | كو | |
| UC201 | 12 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | M6 × 1x0.75 | 3.7 | 12800 | 6650 |
| UC201-8 | 1/2 | 1.8504 | 1.2205 | 0.6693 | 0.5 | 0.72 | 0.189 | 1 / 4-2 8UNF | 0.146 | ||
| UC202 | 15 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | M6 × 1x0.75 | 3.7 | ||
| UC202-9 | 9/16 | 1.8504 | 1.2205 | 0.6693 | 0.5 | 0.72 | 0.189 | 1 / 4-2 8UNF | 0.146 | ||
| UC202-10 | 5/8 | ||||||||||
| UC203 | 17 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | M6 × 1x0.75 | 3.7 | ||
| UC203-11 | 11/16 | 1.8504 | 1.2205 | 0.6693 | 0.5 | 0.72 | 0.189 | 1 / 4-2 8UNF | 0.146 | ||
| UC204 | 20 | 47 | 31 | 17 | 12.7 | 18.3 | 4.8 | M6 × 1x0.75 | 4 | 12800 | 6650 |
| UC204-12 | 3/4 | 1.8504 | 1.2205 | 0.6693 | 0.5 | 0.72 | 0.189 | 1 / 4-28UNF | 0.157 | ||
| UC205 | 25 | 52 | 34.1 | 17 | 14.3 | 19.8 | 5 | M6 × 1x0.75 | 4 | 14000 | 7850 |
| UC205-13 | 13/16 | 2.00472 | 1.3425 | 0.6693 | 0.563 | 0.78 | 0.197 | 1 / 4-28UNF | 0.157 | ||
| UC205-14 | 7/8 | ||||||||||
| UC205-15 | 15/16 | ||||||||||
| UC205-16 | 1 | ||||||||||
| UC206 | 30 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5 | M6 × 1x0.75 | 5 | 19500 | 11300 |
| UC206-17 | 1-1 / 16 | 2.4409 | 1.5 | 0.748 | 0.626 | 0.874 | 0.197 | 1 / 4-28UNF | 0.197 | ||
| UC206-18 | 1-1 / 8 | ||||||||||
| UC206-19 | 1-3 / 16 | ||||||||||
| UC206-20 | 1-1 / 4 | ||||||||||
| UC207 | 35 | 72 | 42.9 | 20 | 17.5 | 25.4 | 7 | M8 × 1 | 5.5 | 25700 | 15300 |
| UC207-20 | 1-1 / 4 | 2.8346 | 1.689 | 0.7874 | 0.689 | 1 | 0.276 | 5 / 16-24UNF | 0.216 | ||
| UC207-21 | 1-5 / 16 | ||||||||||
| UC207-22 | 1-3 / 8 | ||||||||||
| UC207-23 | 1-7 / 16 | ||||||||||
| UC208 | 40 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | M8 × 1 | 6 | 29500 | 18100 |
| UC208-24 | 1-1 / 2 | 3.1496 | 1.937 | 0.8268 | 0.748 | 1.189 | 0.315 | 5 / 16-24UNF | 0.236 | ||
| UC208-25 | 1-9 / 6 | ||||||||||
| UC209 | 45 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | M8 × 1 | 6.4 | 31600 | 20600 |
| UC209-26 | 1-5 / 8 | 3.3465 | 1.937 | 0.8661 | 0.748 | 1.189 | 0.315 | 5 / 16-24UNF | 0.252 | ||
| UC209-27 | 1-11 / 16 | ||||||||||
| UC209-28 | 1-3 / 4 | ||||||||||
| UC210 | 50 | 90 | 51.6 | 24 | 19 | 32.6 | 10 | M10 × 1.25 | 6.5 | 35000 | 23200 |
| UC210-29 | 1-13 / 16 | 3.5433 | 2.0315 | 0.9449 | 0.748 | 1.283 | 0.394 | 3 / 8-24UNF | 0.256 | ||
| UC210-30 | 1-7 / 8 | ||||||||||
| UC210-31 | 1-15 / 16 | ||||||||||
| UC210-32 |
2 |
||||||||||
OEM وحزمة مخصصة ممكن
عبوات طبيعيةه:
صندوق أبيض ، أنابيب بلاستيكية ، كرتون خشبي
حزمة مخصصة حسب متطلبات عملائنا
التعبئة الأصلية للعلامة التجاريةالتحمل والتعبئة كلاهما أصلي.الرجاء الاتصال بنا للحصول على الصور.
موعد التسليم: 3-5 أيام أو حسب زبوننا"كمية الطلب
