مكان المنشأ:
الصين
اسم العلامة التجارية:
ZH
إصدار الشهادات:
IS09001
رقم الموديل:
22326CA

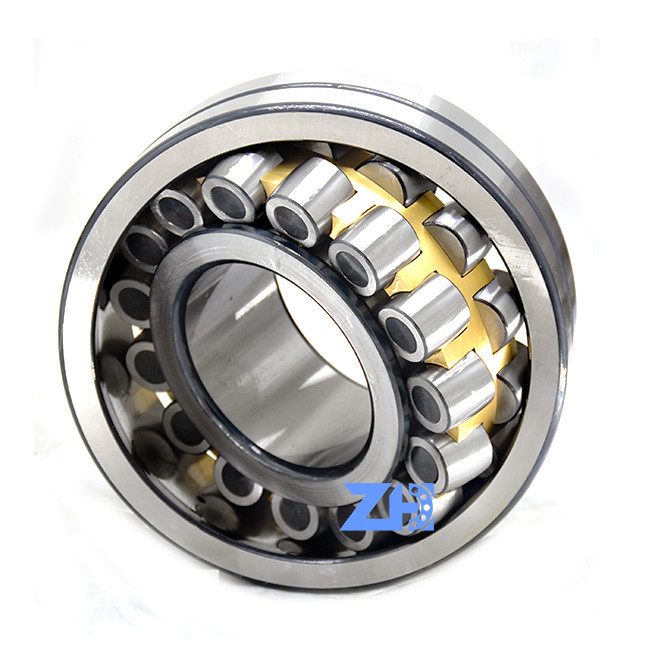

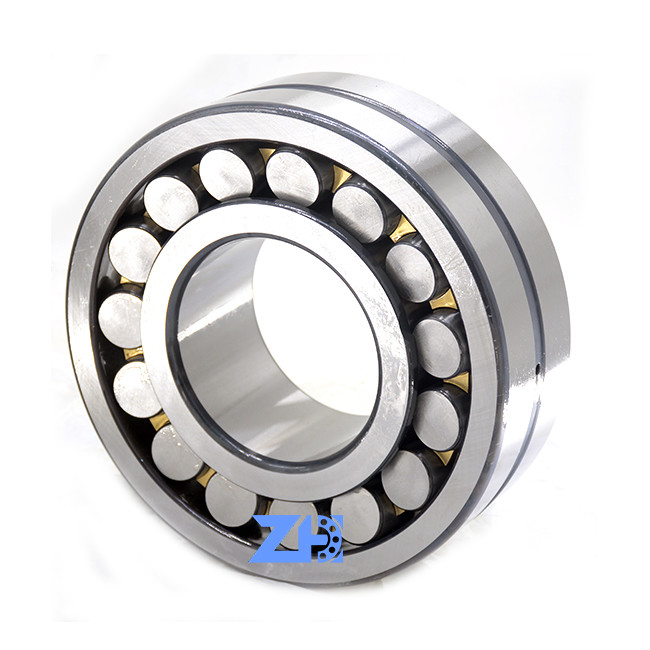

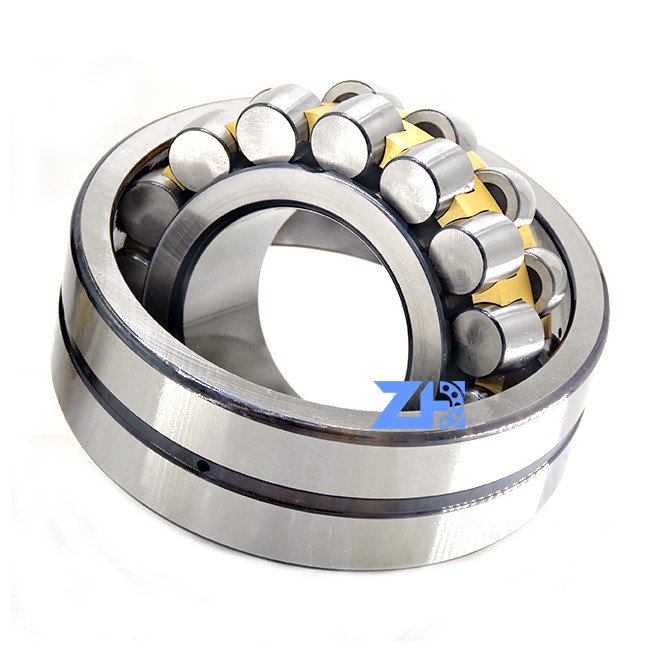

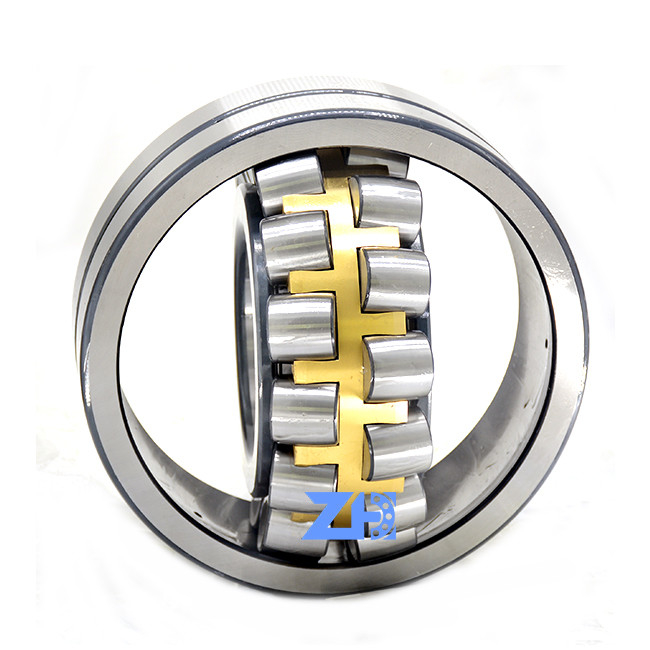

إنتاج احترافي 22326CA 22326CC 22326ECK 22326FA 22326JA 130*280*93 مم فولاذ كروم محمل كروي كروي P0 P5 P3 P2 مستوى الجودة
مقدمة المنتج(سعر رخيص وجودة عالية)
22326CAتحتوي محامل الأسطوانة المستدقة على حلقة داخلية مخروطية ومجرى خارجي، ويتم ترتيب الأسطوانة المستدقة بينهما. تلتقي الخطوط المتوقعة لجميع الأسطح المخروطية في نفس النقطة على محور المحمل. هذا التصميم يجعل محامل الأسطوانة المستدقة مناسبة بشكل خاص لتحمل الأحمال المدمجة (شعاعية ومحورية). تعتمد سعة الحمل المحوري للمحمل بشكل أساسي على زاوية التلامس α. كلما زادت زاوية ألفا، زادت سعة الحمل المحوري. يتم التعبير عن حجم الزاوية عن طريق حساب المعامل e. كلما زادت قيمة e، زادت زاوية التلامس، وزادت قابلية المحمل لـ تحمل الحمل المحوري.
| القطر الداخلي Ø (مم): | 130 |
| القطر الخارجي Ø (مم): | 280 |
| العرض (مم): | 93 |
| درجة حرارة التشغيل القصوى: | +120°C |
| درجة حرارة التشغيل الدنيا: | -40°C |
| التجويف: | أسطواني |
| الخلوص الداخلي: | CN (قياسي) |
| مادة الحلقة: | فولاذ محامل الدرفلة |
| مادة عنصر الدرفلة: | فولاذ محامل الدرفلة |
| مادة القفص: | نحاس |
| نوع التشحيم: | مزيت |
| مغناطيسي: | نعم |
| تفاوت القطر الداخلي Ø (مم): | 0/-0,025 |
| تفاوت القطر الخارجي Ø (مم): | 0/-0,035 |
| تفاوت العرض (مم): | 0/-0,25 |
| المعيار: | DIN 635-2 |
| انحراف زاوي مسموح به: | 3° |
| وزن العنصر: | 28,50 كجم |
| قطر التجويف | 130 مم |
| القطر الخارجي | 280 مم |
| العرض | 93 مم |
| da |
الحد الأدنى.147 مم
|
قطر دعامة العمود |
|---|---|---|
| Da |
الحد الأقصى.263 مم
|
قطر دعامة السكن |
| ra |
الحد الأقصى.3 مم
|
نصف قطر التجاويف |
| d |
130 مم
|
قطر التجويف |
|---|---|---|
| D |
280 مم
|
القطر الخارجي |
| B |
93 مم
|
العرض |
| d2 |
≈164 مم
|
قطر كتف الحلقة الداخلية |
| D1 |
≈233 مم
|
كتف/فتحة الحلقة الخارجية |
| b |
16.7 مم
|
عرض أخدود التشحيم |
| K |
9 مم
|
قطر فتحة التشحيم |
| r1,2 |
الحد الأدنى.4 مم
|
بعد الشطف |
| قدرة التحميل الديناميكي الأساسية | C |
1 176 كيلو نيوتن
|
|---|---|---|
| قدرة التحميل الساكن الأساسية | C0 |
1 320 كيلو نيوتن
|
| حد الحمل الإجهادي | Pu |
114 كيلو نيوتن
|
| سرعة مرجعية |
1 800 دورة في الدقيقة
|
|
| السرعة المحددة |
2 400 دورة في الدقيقة
|
|
| القيمة المحددة | e |
0.35
|
| عامل الحساب | Y1 |
1.9
|
| عامل الحساب | Y2 |
2.9
|
| عامل الحساب | Y0 |
1.8
|
مجموعة 22326CA
