مكان المنشأ:
الصين
اسم العلامة التجارية:
ZH
إصدار الشهادات:
IS09001
رقم الموديل:
32309

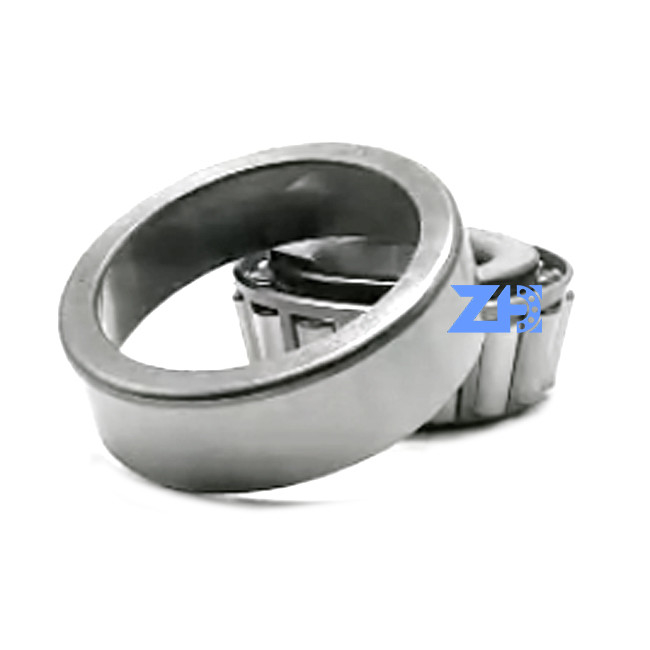

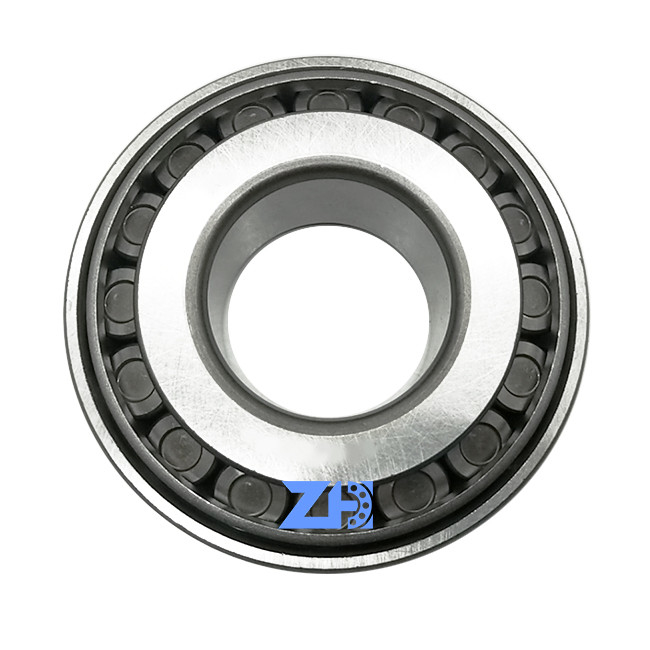

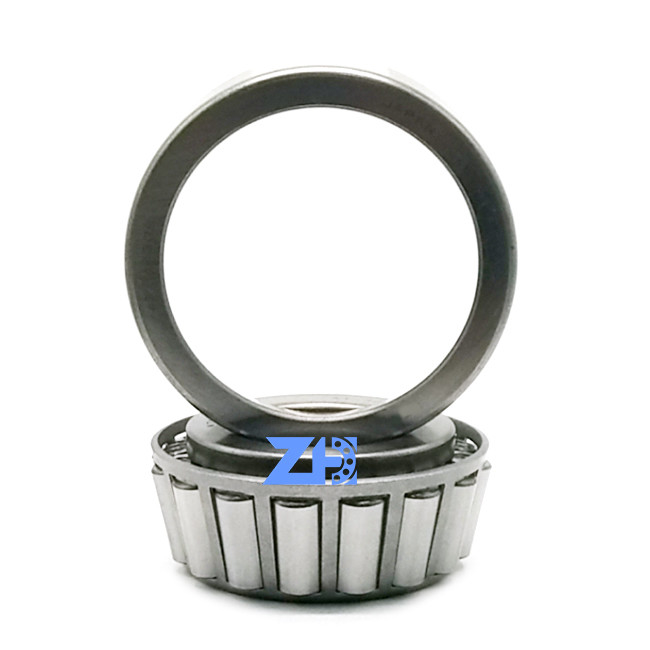

وقت خدمة طويل 45*100*38.25 مم 32309 32309RS 32309C3 محمل أسطواني مدبب
مقدمة المنتج
محمل أسطواني مدبب الزاوية بين مولد مسار الدوران الخارجي والخط، يمكن للمحمل تحمل الحمل الثقيل ومحامل الأسطوانية المدببة الأخرى، فهو يتحمل بشكل أساسي الحمل المشترك بناءً على حمل محوري أحادي الاتجاه، ولكن ليس فقط الحمل الشعاعي.
![]()
| قطر التجويف | 45 مم |
| القطر الخارجي | 100 مم |
| العرض الكلي | 38.25 مم |
| عرض الحلقة الداخلية | 36 مم |
| عرض الحلقة الخارجية | 30 مم |
| زاوية التلامس | 12.953 درجة |
| قدرة التحمل الديناميكي الأساسية | C |
173 كيلو نيوتن
|
|---|---|---|
| قدرة التحمل الساكن الأساسي | C0 |
170 كيلو نيوتن
|
| حد الحمل الإجهادي | Pu |
20.4 كيلو نيوتن
|
| سرعة المرجع |
5 300 دورة في الدقيقة
|
|
| السرعة المحددة |
7 000 دورة في الدقيقة
|
|
| القيمة المحددة | e |
0.35
|
| عامل الحساب | Y |
1.7
|
| عامل الحساب | Y0 |
0.9
|
![]()
| d |
45 مم
|
قطر التجويف |
|---|---|---|
| D |
100 مم
|
القطر الخارجي |
| T |
38.25 مم
|
العرض الكلي |
| d1 |
≈71.1 مم
|
قطر كتف الحلقة الداخلية |
| B |
36 مم
|
عرض الحلقة الداخلية |
| C |
30 مم
|
عرض الحلقة الخارجية |
| r1,2 |
الحد الأدنى.2 مم
|
أبعاد الشطف للحلقة الداخلية |
| r3,4 |
الحد الأدنى.1.5 مم
|
أبعاد الشطف للحلقة الخارجية |
| a |
24.75 مم
|
المسافة من الوجه الجانبي إلى نقطة الضغط |
![]()
| da |
الحد الأقصى.57 مم
|
قطر دعامة العمود |
|---|---|---|
| db |
الحد الأدنى.55 مم
|
قطر دعامة العمود |
| Da |
الحد الأدنى.82 مم
|
قطر دعامة السكن |
| Da |
الحد الأقصى.92 مم
|
قطر دعامة السكن |
| Db |
الحد الأدنى.93 مم
|
قطر دعامة السكن |
| Ca |
الحد الأدنى.4 مم
|
الحد الأدنى لعرض المساحة المطلوبة في السكن على الوجه الجانبي الكبير |
| Cb |
الحد الأدنى.8 مم
|
الحد الأدنى لعرض المساحة المطلوبة في السكن على الوجه الجانبي الصغير |
| ra |
الحد الأقصى.2 مم
|
نصف قطر انحناء العمود |
| rb |
الحد الأقصى.1.5 مم
|
نصف قطر انحناء السكن |
![]()
مجموعة 32309
| 32205 | 30309D | GM35VL | 32207 | NUP2211 |
| T7FC060 | NUP2207=140 | NUP2206=130 | NUP205E | HMGC48 |
| M2X150 | 30312D | 6008 | NUP207=120 | NUP309 |
| M2X170 | NUP2209 | NUP307 | NUP2209=160 | 30312D |
| M2X210 | JMF23 | 30210 | 6305 | GM35VA |
| HMGF57 | JMF151 | 30311D | NUP2211=250 | 30312D=155 |
| NUP306 | 11749/11710 | 30210 | KMF160-PC360-7 | SG04 |
| NUP307 | NUP309=180 | KMF125-PC200-8 | MSG-27P | SG025 |
| KMF41-PC60 | NUP309 | M2X96 | NUP207 | HMGC32 |
| NUP308 | NUP206 | MCB172 | HMS072 | HMGF35 |
| JMF29 | 6305M | NUP206E | AP5S67 | M2X63 |
| NUP307 | 4T-30307 | M2X55 | NUP308=140 | NUP2208=210 |
| 30312D | SG08 | NUP307 | T7FC055=300 | NUP307=110 |
| NIP2310 | GM17VA | NUP307 | NUP309 | JMF195 |
| NUP208E | JMV-44/22 | NUP309=180 | JMF250 | NUP2212 |
| NUP308=14 | KMF125-PC200-7 | JMV-53/31 | 15578 | |
| T7FC065 | NUP2310 | NUP310 | MAG85 | NUP306 |
| 30309D=110 | 30309D | KMF90-PC200-6 | 30312 | NUP308 |
| NUP207/NUP306 | NUP2211 | NUP2206 | NUP207 |
![]()
![]()
