مكان المنشأ:
الصين
اسم العلامة التجارية:
Z&H
رقم الموديل:
22310

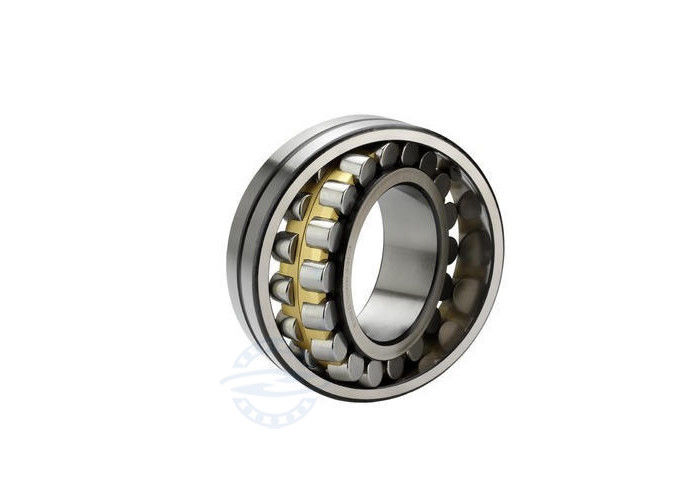

أسطواني كروي 22310 مقاس 50 * 110 * 40 مم
| نموذج | 22310CC 22310CA 22310MA 22310 ميجابايت | رقم الصف | صف مزدوج |
| مادة القفصل | نحاس / فولاذ | تقييم الدقة | P0 P4 P5 P6 |
| وزن | 0.037-49.8 كجم | تعزيز التشحيم | W33 |
| - داخلي (د) | 50 ملم | تخليص | C2 ، C3 ، C4 ، C5 |
| - خارجي (د) | 110 ملم | اهتزاز | V1 V2 V3 V4 |
| - العرض (ب) | 40 ملم | استقرار الحرارة | درجات حرارة تصل إلى 120 درجة مئوية |
| نوع الختم | يفتح | صلابة | HRC58-62 |

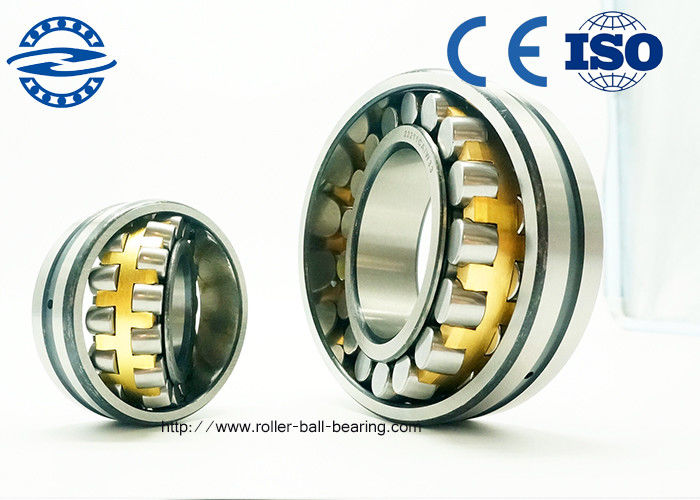

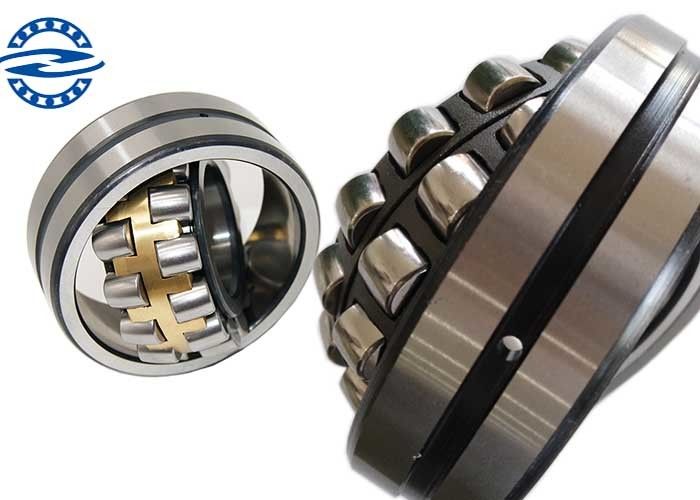

محامل كرويةتحتوي على بكرات مزدوجة الصف ، والحلقة الخارجية بها مسار مجرى كروي مشترك ، والحلقة الداخلية بها مجريان مائلان يميلان بزاوية بالنسبة لمحور المحمل.هذا الهيكل المبتكر يجعله يتمتع بأداء المحاذاة الذاتية ، لذلك ليس من السهل أن تتأثر بزاوية العمود ومقعد صندوق المحمل عند الخطأ أو انحناء العمود.إنه مناسب للمناسبات التي يتسبب فيها خطأ التثبيت أو انحراف العمود في خطأ الزاوية.بالإضافة إلى قدرته على تحمل الأحمال الشعاعية ، يمكن للمحمل أيضًا تحمل الأحمال المحورية ثنائية الاتجاه.
المحامل الكروية لها ثقوب أسطوانية ومخروطية.يكون استدقاق التجويف المخروطي هو 1:30 و 1:12.تم تجهيز محمل التجويف المخروطي بغطاء محول أو كم سحب.يمكن تجميع محمل الكرة ذات المحاذاة الذاتية للفتحة الداخلية المستدقة بسهولة وبسرعة على العمود البصري أو عمود السائر.
| 22300 سلسلة | ||
| رقم تحمل | الأبعاد (مم) | الوزن (كجم) |
| 22306 | 30 × 72 × 19 | 0.37 |
| 22307 | 35 × 80 × 31 | 0.75 |
| 22308 | 40 × 90 × 33 | 1.03 |
| 22309 | 45 × 90 × 33 | 1.4 |
| 22310 | 50 × 110 × 40 | 1.85 |
| 22311 | 55 × 120 × 43 | 2.42 |
| 22312 | 60 × 130 × 46 | 3 |
| 22313 | 65 × 140 × 48 | 3.65 |
| 22314 | 70 × 150 × 51 | 4.4 |
| 22315 | 75 × 160 × 55 | 5.47 |
| 22316 | 80 × 170 × 58 | 6.63 |
| 22317 | 85 × 180 × 60 | 7.07 |
| 22318 | 90 × 190 × 64 | 8.76 |
| 22319 | 95 × 200 × 67 | 9.93 |
| 22320 | 100 × 215 × 73 | 13.7 |
| 22322 | 110 × 240 × 80 | 17.7 |
| 22324 | 120 × 260 × 86 | 22.9 |
| 22326 | 130 × 280 × 93 | 28.5 |
| 22328 | 140 × 300 × 102 | 35.5 |
| 22330 | 150 × 320 × 108 | 42 |
| 22332 | 160 × 340 × 114 | 52.2 |
| 22334 | 170 × 360 × 120 | 60.7 |
| 22336 | 180 × 380 × 126 | 72.6 |
| 22338 | 190 × 400 × 132 | 84.2 |
| 22340 | 200X420X138 | 94.4 |
| 22344 | 220X460X145 | 119 |
1. تحمل عالية الأداء يدعم
2. عالية الكفاءة الشاملة للمعدات
3. المزيد من دعامات المحامل الاقتصادية بسبب تقليص الحجم
4. انخفاض تكاليف التشغيل
5. مناسبة للأحمال الثقيلة
6. العديد من الاختلافات المتاحة لتناسب مجموعة من الظروف

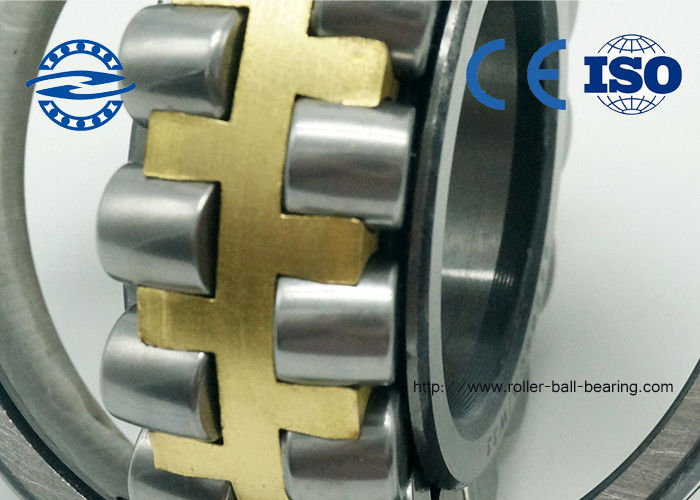

1.CA: قفص نحاسي متكامل ، بكرات متناظرة صف مزدوج ، ركوب حلقة داخلية
2.MA: قفص نحاسي متكامل ، بكرات متناظرة صف مزدوج ، ركوب الحلقة الخارجية
3.MB: قفص نحاسي من قطعتين ، بكرات غير متماثلة صف مزدوج ، ركوب حلقة داخلية
4.CC: قفص فولاذي من قطعتين ، بكرات متناظرة صف مزدوج ، ركوب حلقة داخلية
5.K: تحمل التجويف المستدق ، الاستدقاق هو 1:12
6.K30: تحمل التجويف المستدق ، الاستدقاق هو 1:30
7.W33: مع أخدود التشحيم في الحلقة الخارجية ، مع ثلاثة ثقوب زيت
8.C2 / C3 / C4: سلسلة التصفية الداخلية: C2 و C0 و C3 و C4
محامل كرويةللسيارات ، آلات البناء ، التنقيب عن النفط ، تعدين الفحم الصناعي ، المحمل الصناعي للحركة ، للعجلة الخلفية ، أجزاء المعدات الكهربائية لنقل السيارات ؛المحرك الكهربائي والأجهزة المنزلية.أداة ، محركات الاحتراق ، آلات البناء ، عربة السكك الحديدية ، آلة التحميل / التفريغ ، الآلات الزراعية والاستخدامات الصناعية المختلفة.
شركة Linqing Zhonghong ، وإذ تضع المحدودةمكتب في مدينة قوانغتشو والمصنع في مقاطعة شاندونغ.إنها شركة تدمج البحث والتطوير والإنتاج والمبيعات ، مع العديد من سنوات الخبرة في تحمل الدعم والخدمات الصناعية في المجال الصناعي.نحن متخصصون في كل من محامل العلامات التجارية الدولية والمحلية.تشمل العلامات التجارية الدولية السويدية والألمانية FAG و INA و Japan NSK و NTN و IKO و KOYO و Amercian TIMKEN ، والعلامات التجارية المحلية هي ZWZ و Harbin HRB و Luoyang LYC وما إلى ذلك. محمل أسطواني أسطواني ، محمل أسطواني كروي ، محمل ملامس زاوي ، محمل أسطواني مدبب ، محمل كروي اقتحام ، محمل أسطواني ، إبرة أسطوانية ، محمل مشترك ، محمل كروي خارجي ، ومحمل للتطبيقات الخاصة.
منتجاتنا تستخدم على نطاق واسع في أدوات الآلات ومناجم الفحم والسكك الحديدية والبترول والطباعة ومحطات الطاقة والسفن وشركات الطيران وغيرها من المعدات الصناعية.بفضل الأسعار التنافسية والتسليم السريع ، فزنا بتقدير العملاء وتولىنا الريادة في هذا المجال.
جميع محاملنا مطابقة لمعيار ISO9001: 2008.
كشف القطر الداخلي والخارجي
قياس الصلابة
قياس الخلوص
