مكان المنشأ:
الصين
اسم العلامة التجارية:
CNZH NTN
رقم الموديل:
51101

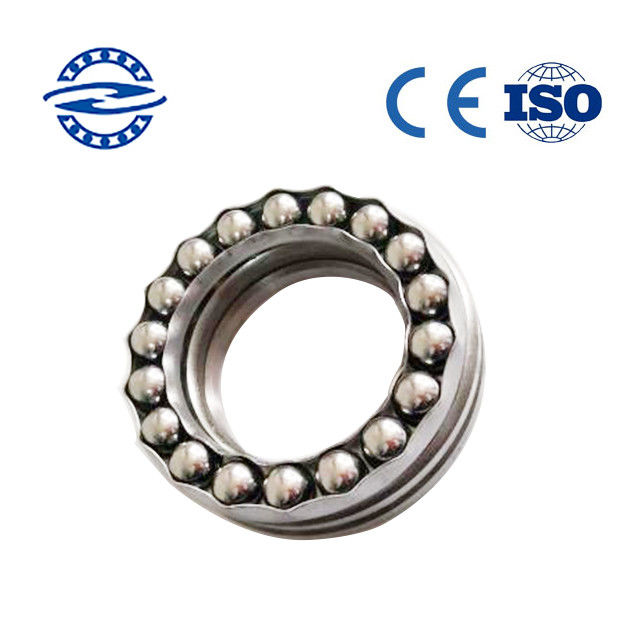

أحادي الاتجاه كروي الدفع 51101 قفص نحاسي مع قدرة المحاذاة الذاتية
مقدمة

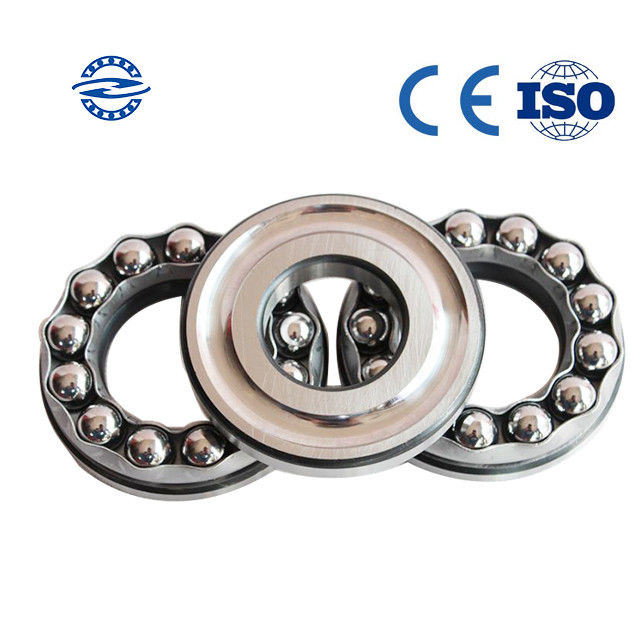

تصنع محامل كريات الدفع من ثلاثة أجزاء من حلقات المقاعد والكرات والقفص.تسمى الحلقة المطابقة مع العمود حلقة العمود ، وتسمى الحلقة المطابقة مع الصدفة حلقة المقعد.يمكن تقسيمها إلى محمل كروي اتجاه واحد ومحمل كروي ثنائي الاتجاه وفقًا للقوة.يمكن أن يتحمل محمل كروي الاتجاه أحادي الاتجاه الحمل المحوري الفردي بينما يمكن لمحمل كروي الاتجاه المزدوج تحمل الحمل المحوري ثنائي الاتجاه.يجب أن تتطابق الحلقة مع العمود لمحمل كروي ثنائي الاتجاه.المحمل مع حلقة المقعد في سطح التثبيت الكروي لديه القدرة على المحاذاة الذاتية.يمكن أن يكون التأثير الناتج عن خطأ التثبيت أقل.لا يمكن أن تتحمل الكرات اقتحام الحمولة الشعاعية ولها سرعة محدودة منخفضة.

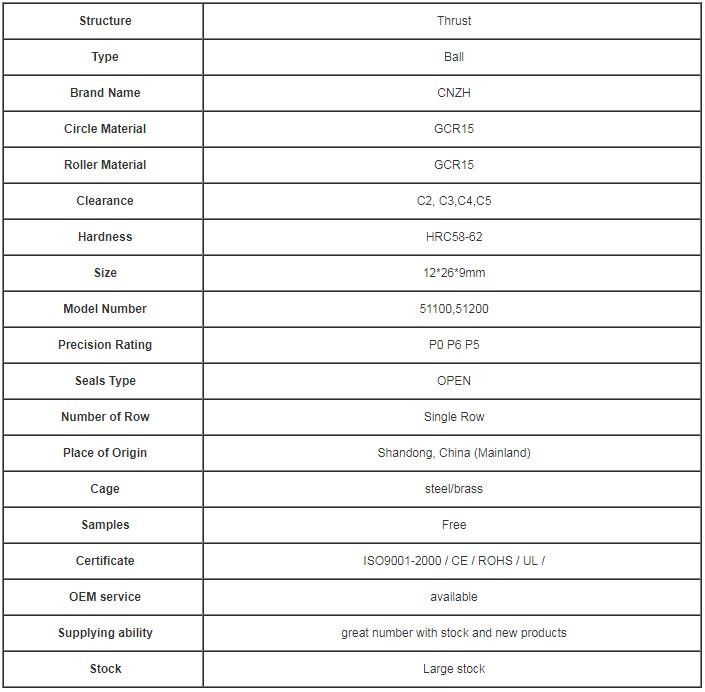

Specifiction من فحوى اضعا الكرة
| بناء | دفع |
| نوع | الكرة |
| اسم العلامة التجارية | CNZH |
| مادة الدائرة | GCR15 |
| مادة الأسطوانة | GCR15 |
| تخليص | C2 ، C3 ، C4 ، C5 |
| صلابة | HRC58-62 |
| بحجم | 12 * 26 * 9 ملم |
| رقم الموديل | 51100،51200 |
| تقييم الدقة | P0 P6 P5 |
| نوع الأختام | افتح |
| رقم الصف | صف |
| مكان المنشأ | شاندونغ ، الصين (البر الرئيسي) |
| قفص | فولاذ / نحاس |
| عينات | مجانا |
| شهادة | ISO9001-2000 / CE / ROHS / UL / |
| خدمة صانعي القطع الاصلية | متاح |
| القدرة على التوريد | عدد كبير مع مخزون ومنتجات جديدة |
| مخزون | مخزون كبير |
خصائص كروي الدفع
1.اتجاه واحد ، اتجاهين نوع كروي فحوى محمل كروي
2.يمكن اختيار وسادة المقعد الكروية أو حلقة المقعد الكروية.
3.فولاذ عالي الجودة - فولاذ شديد النقاء يمكنه إطالة عمر المحمل بنسبة 80٪
4.تقنية الشحوم العالية - يمكن لتكنولوجيا التشحيم من NSK إطالة عمر الشحم وتحسين أداء المحمل
5.كرة فولاذية عالية الجودة - هادئة وسلسة بسرعة عالية
6.استخدم الخاتم في التحديد للسماح بخطأ التثبيت
51100 مخطط كروي الاتجاه
| رقم الموديل | الأحجام (مم) | الوزن الصافي / كغ) | مادة القفص |
| 51100 | 10 * 24 * 9 | 0.019 | لوحة الصلب |
| 51101 | 12 * 26 * 9 | 0.021 | لوحة الصلب |
| 51102 | 15 * 28 * 9 | 0.024 | لوحة الصلب |
| 51103 | 17 * 30 * 9 | 0.025 | لوحة الصلب |
| 51104 | 20 * 35 * 10 | 0.038 | لوحة الصلب |
| 51105 | 25 * 42 * 11 | 0.056 | لوحة الصلب |
| 51106 | 30 * 47 * 11 | 0.06 | لوحة الصلب |
| 51107 | 35 * 52 * 12 | 0.066 | لوحة الصلب |
| 51108 | 40 * 60 * 13 | 0.12 | لوحة الصلب |
| 51109 | 45 * 65 * 14 | 0.15 | لوحة الصلب |
| 51110 | 50 * 70 * 14 | 0.16 | لوحة الصلب |
| 51111 | 55 * 78 * 16 | 0.24 | لوحة الصلب |
| 51112 | 60 * 85 * 17 | 0.29 | لوحة الصلب |
| 51113 | 65 * 90 * 17 | 0.324 | لوحة الصلب |
| 51114 | 70 * 95 * 18 | 0.36 | لوحة الصلب |
| 51115 | 75 * 110 * 19 | 0.392 | لوحة الصلب |
| 51116 | 80 * 105 * 19 | 0.404 | لوحة الصلب |
| 51117 | 85 * 110 * 19 | 0.46 | لوحة الصلب |
| 51118 | 90 * 120 * 22 | 0.64 | لوحة الصلب |
| 51119 | 95 * 125 * 22 | 0.85 | لوحة الصلب |
| 51120 | 100 * 130 * 25 | 1 | لوحة الصلب |
| 51122 | 110 * 145 * 25 | 1.08 | لوحة الصلب |
مميزات
1. المحامل قابلة للفصل لذلك التركيب بسيط مثل الغسالة ومجموعة الكرة والقفص بشكل منفصل.
2. يمكن أن تستوعب المحامل الأحمال المحورية في اتجاه واحد وبالتالي تحديد موقع المحور محوريًا في اتجاه واحد.يجب ألا يتعرضوا لأية أحمال شعاعية.
3. المحامل متوفرة إما بسطح مقعد مسطح على غطاء غسالة الغلاف أو سطح مقعد كروي.
تطبيق:
استخدام محمل كروي الدفع: إنه قابل للتطبيق فقط على أجزاء الماكينة ذات الحمولة المحورية والسرعة المنخفضة ، مثل خطاف الرافعة ، والمضخة العمودية ، وأجهزة الطرد المركزي العمودية ، والرافعة ، ومخفض السرعة المنخفض ، إلخ.
لماذا أخترتنا
1. بنفس السعر ، الجودة أعلى ، بنفس الجودة ، السعر أقل
2. عالية الدقة ، وحياة طويلة
3. علامتنا التجارية هي WZA ، يمكننا أيضا تصنيع المعدات الأصلية
4. أفضل خدمة ، العديد من الأسهم
5. لمحامل كمية كبيرة ، لدينا وقت التسليم أقصر من مصنع آخر.
بشكل طبيعي ، إذا كانت الكمية بين 100000-1000000 ، فإن وقت التسليم هو 10-35 يومًا.
