مكان المنشأ:
الصين
اسم العلامة التجارية:
ZH
إصدار الشهادات:
IS09001
رقم الموديل:
SK350
NJ307 NJ307ET2XU NJ307ET2XUP2RS P4 P0 P1 P5 P6 P3 مستوى الجودة فولاذ كروم محمل أسطواني مدبب
مقدمة المنتج
NJ 307ET2XUمحمل الأسطوانة الأسطواني هو نوع من محامل عناصر الدرفلة المصممة لتوفير الدعم للأحمال الشعاعية، وهي عمودية على محور الدوران.
يتكون من حلقة داخلية وحلقة خارجية وأسطوانات أسطوانية و قفص يثبت الأسطوانات في مكانها.
عادة ما تكون الحلقات الداخلية والخارجية لمحمل الأسطوانة الأسطواني مصنوعة من الفولاذ ويتم تشكيلها بأبعاد دقيقة. الأسطوانات الأسطوانية مصنوعة أيضًا من الفولاذ ويتم ترتيبها بالتوازي مع محور الدوران. القفص،
عادة ما يكون مصنوعًا من النحاس أو الفولاذ، ويحافظ على تباعد الأسطوانات بالتساوي ويمنعها من التلامس مع بعضها البعض.
تستخدم محامل الأسطوانة الأسطوانية بشكل شائع في مختلف الآلات والمعدات،
| d |
35 مم
|
قطر التجويف |
|---|---|---|
| D |
80 مم
|
القطر الخارجي |
| B |
21 مم
|
العرض |
| d1 |
≈51 مم
|
قطر كتف الحلقة الداخلية |
| D1 |
≈65.8 مم
|
قطر كتف الحلقة الخارجية |
| F |
46.2 مم
|
قطر مسار الجري للحلقة الداخلية |
| r1,2 |
الحد الأدنى.1.5 مم
|
بعد الشطف |
| r3,4 |
الحد الأدنى.1.1 مم
|
بعد الشطف |
| s |
الحد الأقصى.1.2 مم
|
الإزاحة المحورية المسموح بها |
| da |
الحد الأدنى.43 مم
|
قطر كم الفاصل |
|---|---|---|
| da |
الحد الأقصى.44 مم
|
قطر كم الفاصل |
| db |
الحد الأدنى.53 مم
|
قطر ارتكاز العمود |
| Da |
الحد الأقصى.72.2 مم
|
قطر ارتكاز الغلاف |
| ra |
الحد الأقصى.1.5 مم
|
نصف قطر التجاويف |
| قدرة التحمل الديناميكي الأساسي | C |
75 كيلو نيوتن
|
|---|---|---|
| قدرة التحمل الساكن الأساسي | C0 |
63 كيلو نيوتن
|
| حد الحمل الإجهادي | Pu |
8.15 كيلو نيوتن
|
| السرعة المرجعية |
9 500 دورة في الدقيقة
|
|
| السرعة المحددة |
11 000 دورة في الدقيقة
|
|
| عامل الحد الأدنى للحمل | kr |
0.15
|
| القيمة المحددة | e |
0.2
|
| عامل الحساب | Y |
0.6
|
| da |
الحد الأدنى.43 مم
|
قطر كم الفاصل |
|---|---|---|
| da |
الحد الأقصى.44 مم
|
قطر كم الفاصل |
| db |
الحد الأدنى.53 مم
|
قطر ارتكاز العمود |
| Da |
الحد الأقصى.72.2 مم
|
قطر ارتكاز الغلاف |
| ra |
الحد الأقصى.1.5 مم
|
نصف قطر التجاويف |
بعض المنتجات الأخرى
| 309ZC | 5908ZC | 2206ZC | 32212ZC | 2820ZC | 2209ZC | 070ZC |
| 2208ZC | 206ZC | 055ZC | 354520ZC | 30205ZC | 6014ZC | |
| 6922ZC | 305ZC | 30212ZC | 30211ZC | 503806ZC | 060ZC | |
| 33207ZC | 309ZC | 30213ZC | 6008ZC | 30314ZC | 502515ZC | |
| 30305ZC | 503807ZC | 2207ZC | 207ZC | 6906ZC | 503303ZC | |

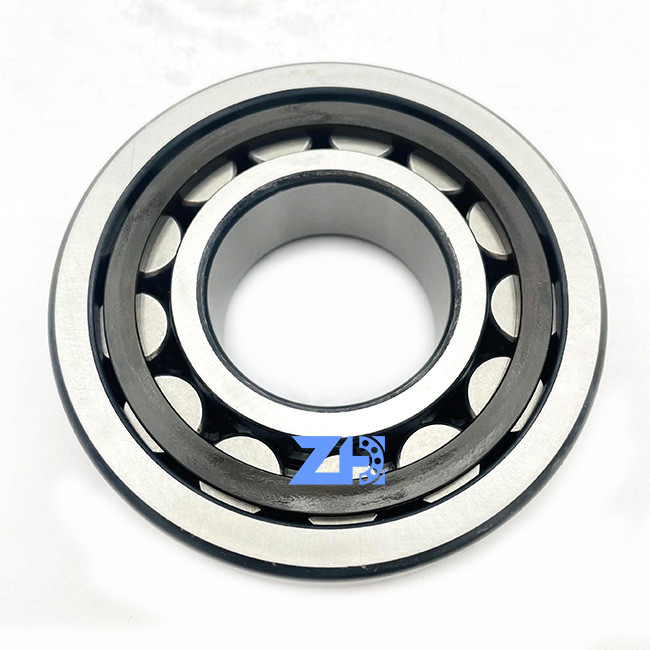

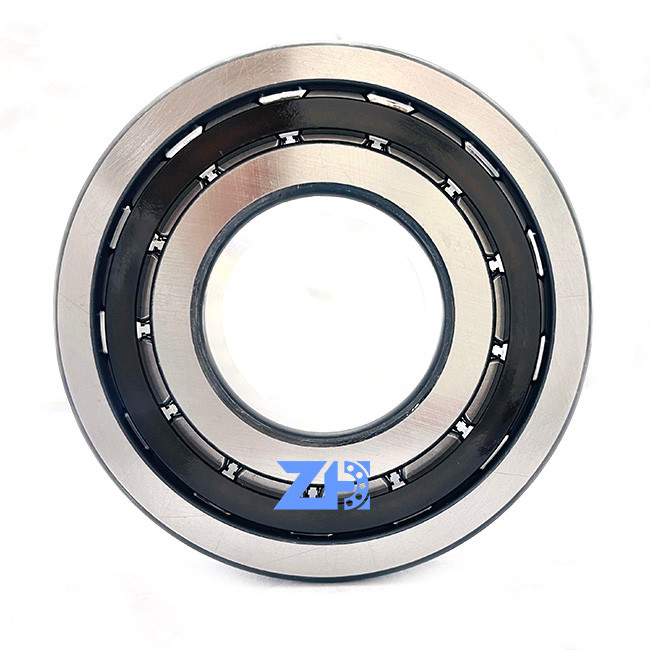

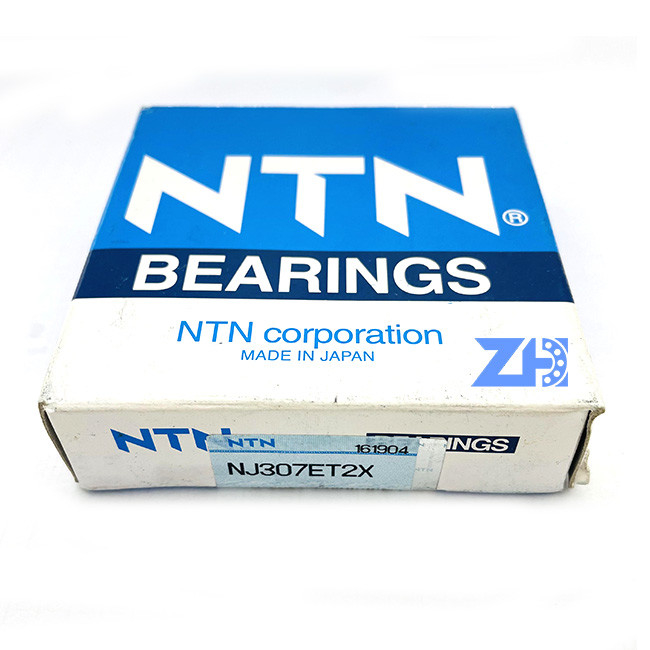

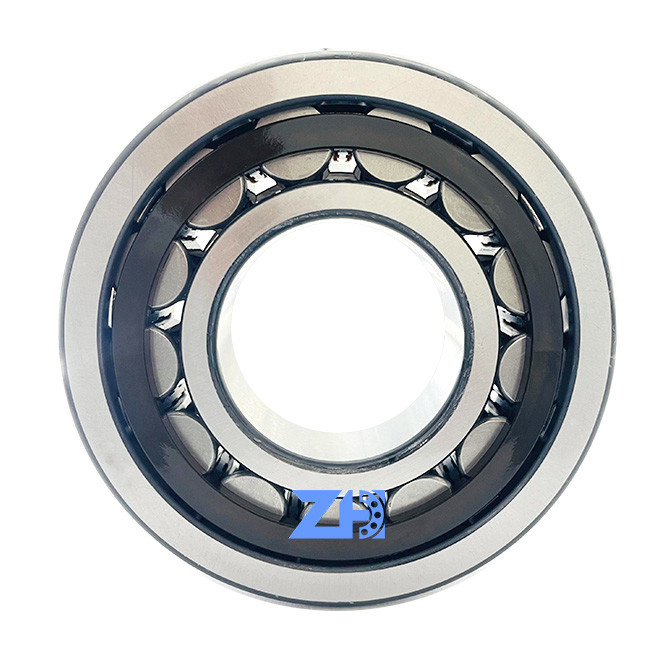

عرض الصورة
