مكان المنشأ:
الصين
اسم العلامة التجارية:
ZH
إصدار الشهادات:
IS09001
رقم الموديل:
FYTB20TF

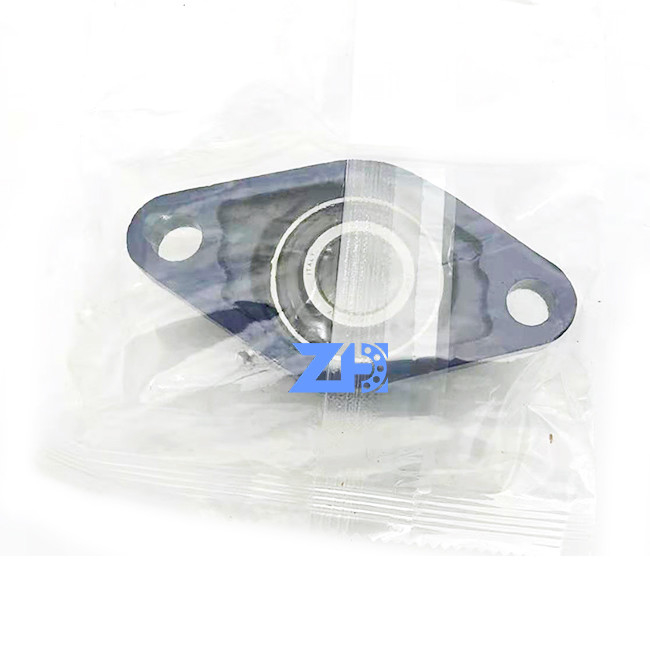

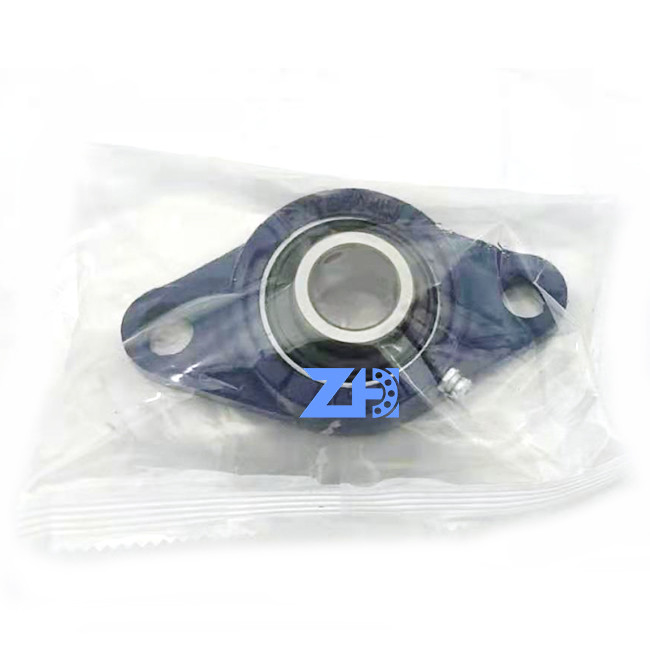

FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2 Quality LEVEL CHROME STEEL Pillow Ball Bearing
مقدمة المنتج
أنايستخدم بشكل أساسي لتحمل الحمل المركب الشعاعي والمحوري بناءً على الحمل الشعاعي، وعادةً ما لا يكون مناسبًا لتحمل الحمل المحوري وحده، يمكن تركيب هذه المحامل على التوالي الحلقة الداخلية (مع مجموعة كاملة من البكرات والحافظات) والحلقة الخارجية.لا يسمح هذا النوع من المحامل للمحور بالإمالة بالنسبة إلى الغلاف، مما يؤدي إلى قوى محورية إضافية تحت الحمل الشعاعي.حجم الخلوص المحوري للمحمل له علاقة كبيرة بما إذا كان المحمل يمكن أن يعمل بشكل طبيعي. عندما يكون الخلوص المحوري صغيرًا جدًا، تكون الزيادة في درجة الحرارة أعلى.عندما يكون الخلوص المحوري كبيرًا، يتلف المحمل بسهولة.لذلك، يجب إيلاء اهتمام خاص لضبط الخلوص المحوري للمحمل أثناء التركيب والتشغيل، ويمكن إجراء تركيب مسبق للتدخل إذا لزم الأمر لزيادة صلابة المحمل
| د |
20مم
|
قطر التجويف |
|---|---|---|
| د1 |
≈ 28.2مم
|
القطر الخارجي للحلقة الداخلية |
| أ |
29.5مم
|
العرض الإجمالي |
| أ1 |
11مم
|
عرض الحافة |
| أ3 |
3.2مم
|
عمق تجويف التمركز |
| أ5 |
20.5مم
|
العرض بما في ذلك الغطاء النهائي |
| ب |
31مم
|
عرض الحلقة الداخلية |
| ب1 |
31مم
|
العرض الإجمالي للمحمل |
| ب4 |
4.5مم
|
المسافة من الوجه الجانبي لجهاز القفل إلى مركز الخيط |
| دب1 |
58مم
|
القطر الخارجي العلوي |
| دب2 |
60.5مم
|
القطر الخارجي للقاعدة |
| دج |
50.8مم
|
قطر تجويف التمركز للغلاف |
| ح |
112مم
|
الارتفاع الإجمالي |
| ي |
90مم
|
المسافة بين مسامير التثبيت |
| ل |
60.5مم
|
الطول الإجمالي |
| ن |
11.5مم
|
قطر ثقب مسمار التثبيت |
| س1 |
18.3مم
|
المسافة من الوجه الجانبي لجهاز القفل إلى مركز الممر |
| ت |
37.3مم
|
العرض الإجمالي للوحدة |
| رجي |
1/4-28 UNF
|
خيط الغلاف لتركيب الشحوم |
|---|---|---|
| ر1 |
20مم
|
الموضع المحوري لخيط الغلاف |
| رα |
45°
|
الموضع الزاوي لخيط الغلاف |
| دن |
6.5مم
|
قطر كرة رأس تركيب الشحوم |
|---|---|---|
| س ون |
7مم
|
حجم المفتاح السداسي لتركيب الشحوم |
| جين |
1/4-28 SAE-LT
|
خيط تركيب الشحوم |
| ي6 |
74مم
|
مسافة دبابيس التوصيل |
|---|---|---|
| ي7 |
11.5مم
|
الإزاحة المحورية لدبابيس التوصيل |
| ن4 |
2مم
|
القطر الموصى به لدبابيس التوصيل |
| تصنيف الحمل الديناميكي الأساسي | ج |
12.7كيلو نيوتن
|
|---|---|---|
| تصنيف الحمل الثابت الأساسي | ج0 |
6.55كيلو نيوتن
|
| حد حمل الإجهاد | صيو |
0.28كيلو نيوتن
|
| السرعة المحددة |
8 500دورة في الدقيقة
|
|
|
السرعة المحددة مع تفاوت العمود h6
|
عرض الصورة
الأسئلة الشائعة
س1: أريد شراء منتجاتك، كيف يمكنني الدفع؟
ج: يمكنك الدفع عن طريق T/T، L/C، WEST UNION، ESCROW، PAYPAL، إلخ. خاصة ESCROW، والتي تضمنها Alibaba.com. إنها آمنة وفعالة.
س2: كيف يمكنك ضمان الجودة؟
ج: إذا واجهت مشكلة في الجودة، فإننا نعد باستبدال البضائع أو إرجاع أموالك.
س3: إذا لم نجد ما نريده على موقع الويب الخاص بك، فماذا يجب أن نفعل؟
ج: يمكنك مراسلتنا عبر البريد الإلكتروني بوصف وصور المنتجات التي تحتاجها، وسنتحقق مما إذا كانت لدينا. نقوم بتطوير عناصر جديدة كل شهر، ولم يتم تحميل بعضها على موقع الويب في الوقت المناسب. أو يمكنك إرسال عينة إلينا عن طريق البريد السريع، وسنقوم بتطوير هذا العنصر للشراء بالجملة.
س4: هل يمكننا شراء قطعة واحدة من كل عنصر لاختبار الجودة؟
ج: نعم، يسعدنا إرسال قطعة واحدة لاختبار الجودة إذا كان لدينا العنصر الذي تحتاجه في المخزون.
لماذا تختارنا؟
1. دعنا نتحدث - ليس لدينا أي حاجز في اللغة
2. اطلب المزيد من معلومات العنصر --- هناك ما يقرب من 2000 منتج لخيارك!
3. اكتب إلينا للحصول على عرض أسعار --- نرد عليك في غضون 24 ساعة، يمكن أن يكون عرض أسعار واحدًا جاهزًا في دقيقتين لمنتج جاهز
