مكان المنشأ:
الصين
اسم العلامة التجارية:
ZH
إصدار الشهادات:
IS09001
رقم الموديل:
FY65TF
FY65TF FY65TFJ2Q FY65TFW FY65TFRS P0 P6 P5 P3 P4 P2 مستوى الجودة الكروم الصلب وسادة كروي

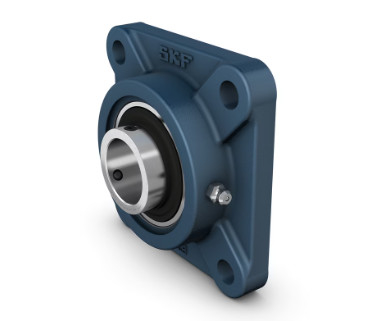

مقدمة المنتج
وحدات محمل الكرة ذات الحواف المربعة هذه متوافقة مع معايير ISO.إنها تتكون من محمل داخلي ، مع حلقة داخلية ممتدة وقفل لولبي ، وهي مناسبة للتطبيقات التي يكون فيها اتجاه الدوران ثابتًا أو متناوبًا.يتم تثبيت المحمل في مبيت من الحديد الزهر ، والذي يمكن تثبيته بجدار أو إطار الآلة.يمكن لوحدات المحامل الكروية أن تستوعب محاذاة مبدئية معتدلة ، ولكنها عادة لا تسمح بالإزاحة المحورية.
| د |
65مم
|
قطر تتحمل |
|---|---|---|
| د1 |
≈82.5مم
|
القطر الخارجي للحلقة الداخلية |
| أ |
52.5مم
|
العرض الكلي |
| أ1 |
17مم
|
عرض شفة |
| أ3 |
3.2مم
|
عمق استراحة التمركز |
| أ5 |
39مم
|
صدارة الغطاء النهائي |
| ب |
68.3مم
|
عرض الحلقة الداخلية |
| ب1 |
68.3مم
|
عرض التحمل الكلي |
| ب4 |
10مم
|
المسافة من جانب جهاز القفل إلى مركز الخيط |
| دب 1 |
142مم
|
القطر الخارجي العلوي |
| دب 2 |
154مم
|
القطر الخارجي الأساسي |
| دج |
161.9مم
|
قطر تجويف توسيط الإسكان |
| ي |
149.5مم
|
المسافة بين مسامير التثبيت |
| إل |
187مم
|
الطول الإجمالي |
| ن |
18مم
|
قطر ثقب الترباس المرفق |
| س1 |
42.9مم
|
المسافة من الوجه الجانبي لجهاز القفل إلى مركز القناة |
| تي |
76.9مم
|
عرض الوحدة الكلي |
| صجي |
1 / 4-28 مؤسسة الأمم المتحدة
|
خيط الإسكان لتركيب الشحوم |
|---|---|---|
| ص1 |
34.5مم
|
الموضع المحوري للخيط السكني |
| دن |
6.5مم
|
قطر الكرة الرأسية لتركيب الشحوم |
|---|---|---|
| جنوب غربن |
7مم
|
حجم مفتاح سداسي لتركيب الشحوم |
| جين |
1 / 4-28 SAE-LT
|
خيط تركيب الشحوم |
| ي6 |
169مم
|
مسافة دبابيس وتد |
|---|---|---|
| ي7 |
51مم
|
تعويض محوري من دبابيس وتد |
| ن4 |
4مم
|
القطر الموصى به لدبابيس وتد |
| تصنيف الحمل الديناميكي الأساسي | ج |
57.2كيلو نيوتن
|
|---|---|---|
| تصنيف الحمل الأساسي الثابت | ج0 |
40كيلو نيوتن
|
| حد حمل التعب | صش |
1.7كيلو نيوتن
|
| تحديد السرعة |
3000ص / دقيقة
|
المزيد من محامل المضخة الهيدروليكية
| 11749/11710 | NUP206E | NUP309 = 180 | NUP2212 = 220 | 6305 | NUP308 | NUP308 = 140 |
| NUP2310 | 15578 | NUP309 | NUP206 = 100 | NUP2211 = 250 | 30309 د = 110 | T7FC055 = 300 |
| NUP309 | NUP2206 | نوب 206 | NUP2208 = 210 | NUP207 | NUP207 / NUP306 | NUP309 |
| T7FC055 | NUP2207 | 6305 م | NUP307 = 110 | NUP307 | 30309 د | 30312 د |
| T7FC055 | NUP2207 | 4T-30307 | 30312 | NUP307 | 30312 د | |
| 32207 | NUP207 = 120 | NUP306 | 30312 د | NUP2208 | NUP2209 | |
| 32205 | NUP2209 = 160 | NUP307 | 30312 د | NUP2211 | NUP2209 | |
| T7FC060 | NUP2207 = 140 | HMK3525 + الأشعة تحت الحمراء | NUP310 | NUP308 | NUP2209 | |
| NUP207 | NUP2206 = 130 | 30309 د | NUP308 | NUP309 | NUP2212 | |
| 6213 | NUP309 = 180 | 30210 | NUP306 | NUP309 | NUP2212 | |
| NUP308 | NUP309 = 180 | 30210 | NUP307 | 30314 د | NUP2211 | |
| NUP309 | NUP310 | 30311 د | NUP205E | 30312 د | 30312 د = 155 | |
| NIP2310 | T7FC065 | 30311 د | NUP2212 | 6008 | 30314 د = 250 | |
| NUP208E | NUP207 | T7FC055 | 30312 د = 155 | NUP307 | NUP308 = 140 |
