تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة:: | الكروم الصلب / gcr15 / | Clearanc:: | C2، ن، C3، C4، C5 |
|---|---|---|---|
| النوع:: | أوبين، ز، 2RS، N، نر، زن، رزن | تطبيق:: | مكتب المعدات، سكوتر الألومنيوم النوافذ، كتل دش، شنقا جولة، خزانة عجلة، اللعب، الخ |
| دقة تقدير:: | P0 / P1 / P2 / P5 / P6 | لون:: | أبيض فضّيّ |
| تسليط الضوء: | عالية السرعة الكرات,رقيقة القسم الكرات |
||

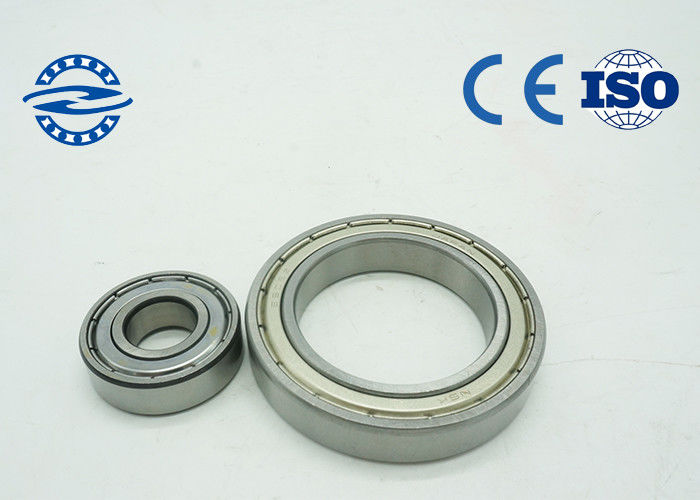

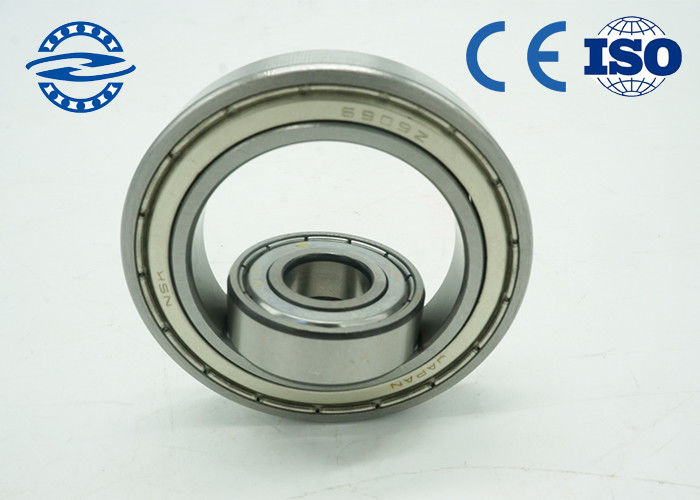

فهي الأكثر شيوعا المتداول محامل مع تطبيقات واسعة. المجاري المائية في كل من الحلقات هي في شكل قوس الأخدود، والتي يمكن أن تحمل حمولة شعاعي ومحوري في اتجاهات مزدوجة. ويمكن تطبيقها في الحالات التي تتطلب سرعة عالية الدورية وانخفاض مستوى الضجيج وانخفاض الاهتزاز.
أقفاص
الأخدود العميق الكرات عموما استخدام أقفاص الضغط من صفائح الصلب أو أقفاص النحاس. عندما القطر الخارجي هو أقل من (شاملة) 400 ملليمتر،
أنها تستخدم قفص الضغط مع ورقة الصلب. عندما القطر الخارجي هو أكبر من 400 ملليمتر، فإنها تستخدم الأقفاص النحاس.
تطبيقات
يمكن العثور عليها في السيارات، أدوات الآلات، المحركات، الصكوك، آلات البناء، مركبات السكك الحديدية، الآلات الزراعية ومختلف آلات خاصة أخرى
أنواع
نوع أساسي، مع حلقة المفاجئة الأخدود على الطوق الخارجي (-N)، مع درع واحد (-Z) على جانب واحد أو اثنين من الدروع (-2Z) على كلا الجانبين، مع ختم واحد (-RS) على جانب واحد أو اثنين من الأختام (-2RS) على كلا الجانبين.
| الرمز الأصلي | العدد الحديث | الحجم الأساسي | حجم التثبيت | وزن | |||||
| د | د | ب | rsmin | Dsmin | dhmax | Rmax | |||
| 200 | 6200 | 10 | 30 | 9 | 0.6 | 14 | 26 | 0.6 | 0.0277 |
| 201 | 6201 | 12 | 32 | 10 | 0.6 | 16 | 28 | 0.6 | 0.0365 |
| 202 | 6202 | 15 | 35 | 11 | 0.6 | 19 | 31 | 0.6 | 0.0431 |
| 203K | 6203 | 17 | 40 | 12 | 0.6 | 21 | 36 | 0.6 | 0.0661 |
| 6204 | 20 | 47 | 14 | 1 | 25 | 42 | 1 | 0.11 | |
| 204A | 6204TNI | 47 | 14 | 1 | 25 | 42 | 1 | 0.104 | |
| 6304X3 / C3 | 62 | 16 | 1 | 28 | 54 | 1 | 0.252 | ||
| 63/22 / C3 | 22 | 56 | 16 | 1.1 | 29 | 47 | 1 | 0.183 | |
| 66/23 / P53YB2 | 23 | 56 | 15 | 1 | 29 | 47 | 1 | 0.131 | |
| 66/23 / P53Z2 | 56 | 15 | 1 | 29 | 47 | 1 | 0.125 | ||
| 1000905 | 61905 | 25 | 42 | 9 | 0.3 | 27 | 40 | 0.3 | 0.0415 |
| 105 | 6005 | 47 | 12 | 0.6 | 29 | 43 | 0.6 | 0.078 | |
| 16005 | 47 | 8 | 0.3 | 27 | 45 | 0.3 | 0.0562 | ||
| 205 | 6205 | 52 | 15 | 1 | 30 | 47 | 1 | 0.134 | |
| 205A | 6205TNI | 52 | 15 | 1 | 30 | 47 | 1 | 0.126 | |
| 6305 | 62 | 17 | 1.1 | 31.5 | 55.5 | 1 | 0.214 | ||
| 6305X3 / C3YA5 | 68 | 18 | 1.1 | 33 | 62 | 1 | 0.296 | ||
| 405 | 6405 | 80 | 21 | 1.5 | 33 | 72 | 1.5 | 0.53 | |
| 6605X2WBTN1 / HA | 26 | 68 | 19.5 | 2 | 33 | 61 | 2 | 0.272 | |
| 63/28 / HA | 28 | 68 | 18 | 1.1 | 34.5 | 61.5 | 1 | 0.299 | |
| 1000906 | 61906 | 30 | 47 | 9 | 0.3 | 32 | 45 | 0.3 | 0.0433 |
| 1-0005 | 59 | 22 | 0.4 | 33 | 55 | 0.4 | 0.191 | ||
| 206 | 6206 | 62 | 16 | 1 | 35 | 57 | 1 | 0.218 | |
| 306K | 6306 | 72 | 19 | 1.1 | 36.5 | 65.5 | 1 | 0.354 | |
| 6406 | 90 | 23 | 1.5 | 38 | 82 | 1.5 | 0.805 | ||
| 6007 | 35 | 62 | 14 | 1 | 40 | 57 | 1 | 0.148 | |
| 6207 | 72 | 17 | 1.1 | 41.5 | 65.5 | 1 | 0.284 | ||
| 307K | 6307 | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.456 | |
| 307A | 6307TNI | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.443 | |
| 307U | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.481 | ||
| 407 | 6407 | 100 | 25 | 1.5 | 43 | 92 | 1.5 | 0.919 | |
| 6008 / C3 | 40 | 68 | 15 | 1 | 44.6 | 63.4 | 1 | 0.191 | |
| 208K | 6208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | |
| 6208 / HAP6 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | ||
| 6208 / P5YB2 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | ||
| 370208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.362 | ||
| 6308 / P5YB2 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | ||
| 308 | 6308 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | |
| 308A | 6308TN1 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.611 | |
| 6308 / HA | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | ||
| 408K | 6408 | 110 | 27 | 2 | 49 | 101 | 2 | 1.2 | |
| 62/41 / HAP53 | 41 | 80 | 17 | 1.1 | 46.5 | 73.5 | 1 | 0.342 | |
| 6009 | 45 | 75 | 16 | 1 | 50 | 70 | 1 | 0.246 | |
| 209 | 6209 | 85 | 19 | 1.1 | 51.5 | 78.5 | 1 | 0.428 | |
